48फाइबर SMF G657A1 G657A2 MPO-48 MTP-48 APC अल्ट्रा लो लॉस ऑप्टिकल फाइबर ट्रंक केबल प्रकार A B C

एमपीओ एमटीपी ट्रंक केबल ध्रुवीयता प्रकार ए, प्रकार बी, प्रकार सी

• प्रकार ए ध्रुवीयता

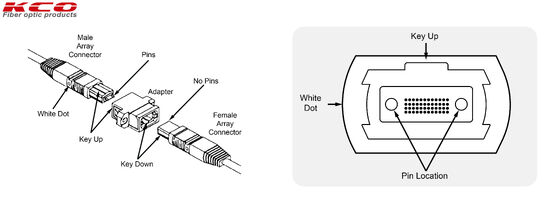

  प्रकार ए के एमपीओ एमटीपी केबलों में एक छोर पर एक कुंजी-अप एमपीओ एमटीपी कनेक्टर और दूसरे छोर पर एक कुंजी-डाउन एमपीओ एमटीपी कनेक्टर का प्रयोग किया जाता है,एक सीधा कनेक्शन बनाए रखने जहां फाइबर स्थिति 1 विपरीत छोर पर स्थिति 1 से कनेक्ट होता है. कुंजी एमपीओ एमटीपी कनेक्टर पर एक भौतिक उभरा को संदर्भित करती है जो संभोग के दौरान अभिविन्यास निर्धारित करती है। एमपीओ एमटीपी ब्रेकआउट केबल के प्रकार ए में, फाइबर मैपिंग अनुक्रमिक बनी रहती है।एमपीओ एमटीपी कनेक्टर पर स्थिति 1 और 2 पहले एलसी डुप्लेक्स कनेक्टर (या अन्य कनेक्टर) के लिए टूट जाते हैं।, स्थिति 3 और 4 दूसरे एलसी डुप्लेक्स के लिए, और इसी तरह।यह सीधा मानचित्रण समस्या निवारण को सरल बनाता है लेकिन उचित Tx-to-Rx संरेखण प्राप्त करने के लिए उपकरण कनेक्शन पर विशिष्ट पैच कॉर्ड प्रकार (A-B क्रॉसओवर कॉर्ड) की आवश्यकता होती है.
• प्रकार बी ध्रुवीयता
  एमपीओ एमटीपी केबलों के प्रकार बी में दोनों छोरों पर की-अप कनेक्टर्स का उपयोग किया जाता है, जिसमें फाइबर की स्थिति उलटी होती है - एक छोर पर फाइबर की स्थिति 1 होती है और दूसरी छोर पर फाइबर की स्थिति 48 होती है।यह उल्टा विन्यास विशेष रूप से 40G QSFP + और 100G QSFP28 प्रत्यक्ष कनेक्शन के लिए लोकप्रिय है क्योंकि यह स्वाभाविक रूप से आवश्यक ध्रुवीयता फ्लिप प्रदान करता हैएमपीओ एमटीपी ब्रेकआउट केबलों का प्रकार बी 40 जीबीएएसई-एसआर 4 पीएसएम 4 ट्रांससीवरों के साथ 40 जी पोर्ट को चार 10 जी कनेक्शन या 100 जी पोर्ट को चार 25 जी कनेक्शन में परिवर्तित करने के लिए निर्बाध रूप से काम करता है।उल्टा ध्रुवीयता दोनों छोरों पर विशेष पैच कॉर्ड की आवश्यकता को समाप्त करती है- मानक सीधे-सीधे ए-बी पैच कॉर्ड पूरे चैनल में सही ढंग से काम करते हैं.
• प्रकार C ध्रुवीयता
  एमपीओ एमटीपी केबलों के प्रकार सी आसन्न फाइबर जोड़े फ्लिप करते हैं। स्थिति 1 विपरीत छोर पर स्थिति 2 में स्थानांतरित होती है, स्थिति 2 स्थिति 1 में स्थानांतरित होती है, और यह जोड़ी-फ्लिपिंग पूरे कनेक्टर में जारी रहती है।जबकि एकल-मोड अनुप्रयोग में कम आम है. एमपीओ एमटीपी केबल का प्रकार सी कुछ कैसेट आधारित आर्किटेक्चर में लचीलापन प्रदान करता है जहां जोड़ी-फ्लिपिंग समग्र ध्रुवीयता योजना को सरल बनाता है। महत्वपूर्ण नियमःकभी भी एक ही चैनल के भीतर ध्रुवीयता प्रकारों का मिश्रण न करेंऐसा करने से सिग्नल का गलत संरेखण और संचार विफलताएं होती हैं।

उत्पाद का विवरण

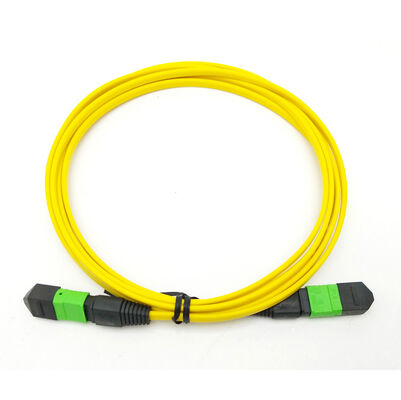

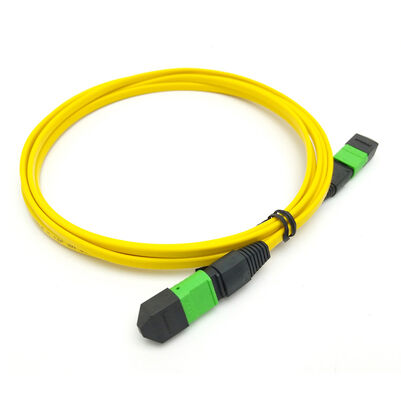

48फाइबर SMF G657A1 G657A2 MPO-48 MTP-48 APC अल्ट्रा लो लॉस ऑप्टिकल फाइबर ट्रंक केबल प्रकार A B C

• कनेक्टर पक्ष A: MPO-48 APC / MTP-48 APC
• कनेक्टर साइड बी: MPO-48 APC / MTP-48 APC
• फाइबर प्रकार: एकल मोड G657A1 / G657A2
• फिबे की संख्याः 48F
• केबल व्यासः 3.0 मिमी
• केबल के बाहर की आवरण सामग्रीः LSZH, PVC, OFNR
• केबल का रंगः पीला (अनुकूलित)
• ध्रुवीयताः अनुकूलित
• आईएलः अल्ट्रा लो लॉस (0.35dB)
• आरएल: 55dB
• केबल की लंबाईः अनुकूलित
• शिपमेंट से पहले 100% कारखाने का परीक्षण किया गया।
• परीक्षण रिपोर्ट प्रत्येक टुकड़े के साथ आते हैं।
• OEM सेवाः उपलब्ध
• पैकेजिंगः 1pc/बैग
