आउटडोर उपयोग के लिए सिंगल मोड मल्टीमोड 2-288 कोर ऑल-डाइइलेक्ट्रिक नॉन-मेटेलिक GYFTY फाइबर ऑप्टिक केबल

ऑल-डाइइलेक्ट्रिक आउटडोर GYFTY फाइबर ऑप्टिक केबल एक गैर-धातु, गैर-बख्तरबंद ढीली ट्यूब केबल है जिसे एरियल, डायरेक्ट बरियल और डक्ट इंस्टॉलेशन के लिए इंजीनियर किया गया है। इसे विशेष रूप से गंभीर विद्युत चुम्बकीय हस्तक्षेप (EMI), बिजली पारेषण प्रणालियों, उच्च-वोल्टेज गलियारों और बिजली-प्रवण क्षेत्रों वाले वातावरण के लिए डिज़ाइन किया गया है।

GYFTY केबल 2 फाइबर से लेकर अधिकतम 288 फाइबर तक की फाइबर क्षमता का समर्थन करता है।

• G — आउटडोर संचार ऑप्टिकल केबल (समूह)
• Y — ढीली ट्यूब संरचना
• F — फाइबरग्लास-प्रबलित प्लास्टिक (FRP) से बना गैर-धातु केंद्रीय शक्ति सदस्य
• T — जेल से भरी ढीली ट्यूब डिजाइन
• Y — पॉलीथीन आंतरिक या बाहरी सुरक्षात्मक परत

• ऑल-डाइइलेक्ट्रिक गैर-धातु संरचना — FRP शक्ति सदस्य पूर्ण विद्युत अलगाव प्रदान करता है।
• विद्युत चुम्बकीय हस्तक्षेप (EMI) के प्रति उच्च प्रतिरोध — उच्च-वोल्टेज वातावरण में विश्वसनीय सिग्नल सुरक्षा सुनिश्चित करता है।
• उत्कृष्ट नमी और जलरोधी — जेल भरने और जल-अवरोधक तत्वों के साथ दोहरी-बाधा रक्षा।
• उच्च तन्यता ताकत और यांत्रिक स्थिरता — स्ट्रैंडेड डिजाइन तनाव के तहत विश्वसनीय प्रदर्शन प्रदान करता है।
• टिकाऊ पीई बाहरी शीथ — लंबे समय तक बाहरी संपर्क के लिए यूवी सुरक्षा।
• हल्का और लचीला निर्माण — आसान संचालन और स्थापना के लिए कम द्रव्यमान।

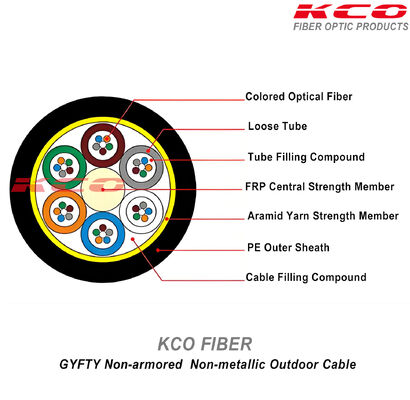

सामग्री: फाइबर प्रबलित प्लास्टिक (FRP) रॉड।

कार्य: सटीक ज्यामितीय केंद्र पर स्थित, यह प्राथमिक भार-असर वाली रीढ़ के रूप में कार्य करता है। यह खींचने के दौरान अक्षीय तनाव का प्रतिरोध करता है और अत्यधिक तापमान परिवर्तन के तहत केबल को झुकने या सिकुड़ने से रोकता है। चूंकि यह प्लास्टिक-फाइबर आधारित है, यह पूर्ण विद्युत अलगाव प्रदान करता है।

सामग्री: सिंगल-मोड (आमतौर पर G.652.D) या मल्टीमोड ग्लास कोर।

कार्य: वास्तविक डेटा ट्रांसमिशन माध्यम। फाइबर बफर ट्यूबों के भीतर ढीले रखे जाते हैं, जिसमें अतिरिक्त लंबाई होती है ताकि यह सुनिश्चित हो सके कि जब बाहरी केबल तनाव के तहत खिंचता है तो उन्हें कोई भौतिक तनाव न हो।

सामग्री: उच्च-मॉड्यूलस प्लास्टिक (आमतौर पर PBT — पॉलीब्यूटिलीन टेरेफ्थेलेट)।

कार्य: नाजुक ग्लास फाइबर को बाहरी पार्श्व क्रश बलों से बचाता है। यदि केबल की फाइबर गणना कम है, तो केंद्रीय FRP के चारों ओर एक पूरी तरह से गोल, सममित लेआउट बनाए रखने के लिए ठोस प्लास्टिक फिलर्स (डमी ट्यूब) का उपयोग किया जाता है।

सामग्री: जलरोधक, जेली जैसा पेट्रोलियम यौगिक (ढीली ट्यूब भरने वाला यौगिक और केबल भरने वाला यौगिक)।

कार्य: ढीली ट्यूबों के आंतरिक स्थान को भरता है। यह फाइबर को कुशन करता है, केबल झुकने पर उन्हें सुचारू रूप से चलने देता है, और ग्लास सतहों तक पानी या नमी वाष्प के प्रवेश के खिलाफ रक्षा की पहली पंक्ति के रूप में कार्य करता है।

सामग्री: जल-अवरोधक यार्न या टेप, एक पॉलिएस्टर बाइंडिंग धागे से बंधा हुआ।

कार्य: ट्यूब और फिलर्स को FRP के चारों ओर SZ-स्ट्रैंडेड (वैकल्पिक रूप से दक्षिणावर्त और वामावर्त घुमाया जाता है) किया जाता है। पूरे बंडल कोर को जल-सूजने वाली सामग्री में लपेटा जाता है। यदि पानी कभी भी बाहरी जैकेट को तोड़ता है, तो ये तत्व केबल की लंबाई के नीचे अक्षीय जल प्रवास को अवरुद्ध करने के लिए तुरंत सूज जाते हैं।

सामग्री: मध्यम या उच्च-घनत्व पॉलीथीन (PE)।

कार्य: सबसे बाहरी रक्षात्मक कवच परत। काला पीई सौर यूवी विकिरण, पर्यावरणीय तनाव क्रैकिंग, घर्षण और बाहरी मौसम के लिए अत्यधिक मजबूत प्रतिरोध प्रदान करता है।

• FTTx केबलिंग सिस्टम ट्रांसमिशन
• WAN / LAN केबलिंग सिस्टम ट्रांसमिशन
• उच्च-वोल्टेज पावर लाइन गलियारे
• उच्च बिजली जोखिम और गरज वाले क्षेत्र
• औद्योगिक और कारखाना स्वचालन
• रेलवे और मेट्रो संचार प्रणाली
• मेट्रोपॉलिटन और दूरसंचार कंडिट (डक्ट नेटवर्क)

मानक YD/T 1155-2001 के साथ-साथ IEC 60794-1 का अनुपालन करता है।

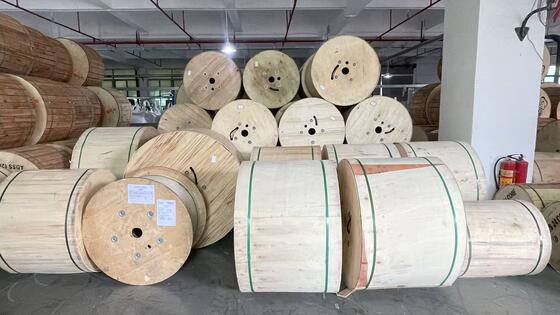

मानक निर्यात पैकिंग के अनुसार: कार्टन बॉक्स, लकड़ी का बक्सा, या लकड़ी का पैलेट।

• अंतर्राष्ट्रीय एक्सप्रेस जैसे यूपीएस, टीएनटी, डीएचएल, आदि।
• अंतर्राष्ट्रीय वायु: सीए, एए, ईए, आदि।
• समुद्र के द्वारा
