फाइबर ऑप्टिक OTDR लॉन्च केबल बॉक्स डेड ज़ोन एलिमिनेटर सिंगल मोड G657A1 1km

एसएम G652D 1000M फाइबर ऑप्टिक OTDR लॉन्च केबल बॉक्स कनेक्टर एससी पीओएन परीक्षण के लिए

ओटीडीआर लांच केबल बॉक्सविवरण:
- ओटीडीआर का प्रयोग करते समय फाइबर ऑप्टिक केबल के परीक्षण में सहायता के लिए डिज़ाइन किया गया मिनी प्रकार का लांच केबल।

- OTDR Launch Cable Box is designed to aid in the testing of fiber optic cable when using an OTDR Launch Cable Box is used with Optical Time Domain Reflectometers (OTDRs) to help minimize the effects of the OTDRs launch pulse on measurement uncertainty.

- ओटीडीआर का प्रयोग करते समय फाइबर ऑप्टिक केबल के परीक्षण में सहायता के लिए डिज़ाइन किया गया।

- कई अलग-अलग संरचनाओं और फाइबर लंबाई में उपलब्ध है।

-Effect of blind spots on OTDR measurement accuracy we refer to a series of "blind spots" caused by saturation of OTDR receiver caused by reflection from feature points such as active connectors and mechanical joints as blind spots.

- ऑप्टिकल फाइबर में अंधा क्षेत्र को घटना अंधा क्षेत्र और क्षीणन अंधा क्षेत्र में विभाजित किया जा सकता है:रिफ्लेक्शन पीक के शुरुआती बिंदु और सक्रिय कनेक्टर के हस्तक्षेप के कारण रिसीवर के संतृप्ति शिखर के बीच की लंबाई की दूरी को इवेंटब्लाइंड एरिया कहा जाता है;

- The distance between the starting point of the reflection peak and the point at which other events can be identifieddue to the interference of active connectors in the optical fiber is called the attenuation blind areaओटीडीआर के लिए, अंधा स्थान जितना छोटा होगा, उतना ही बेहतर होगा।

- अंधा क्षेत्र धड़कन की चौड़ाई के बढ़ने के साथ बढ़ेगा।

- यद्यपि धड़कन की चौड़ाई में वृद्धि से माप की लंबाई बढ़ जाती है, लेकिन यह माप के अंधे क्षेत्र को भी बढ़ाता है।

इसलिए, जब हम ऑप्टिकल फाइबर का परीक्षण करते हैं, तो हमें ओटीडीआर से जुड़े ऑप्टिकल फाइबर और आसन्न घटना बिंदुओं को मापने के लिए संकीर्ण धड़कनों का उपयोग करने की आवश्यकता होती है,जबकि हम ऑप्टिकल फाइबर के दूरस्थ अंत को मापने के लिए व्यापक आवेगों का उपयोग करने की जरूरत है.

विशेषताएं:
- मामला 2,000 मीटर तक फाइबर रख सकता है।

- कई प्रकार के कनेक्टर उपलब्ध हैं, जैसेः SC/UPC, SC/APC, FC/UPC, FC/APC, E2000/UPC, E2000/APC, ect

- आसान, हल्के, शक्तिशाली, टैबलेट से प्रेरित डिजाइन, छोटी मात्रा,ले जाने के लिए आसान।
- ओटीडीआर के साथ अधिक सटीक माप करने में मदद करें।
- निकट अंत कनेक्शन के सम्मिलन हानि और प्रतिबिंबितता का खुलासा करता है।
- अंतर्निहित केबल प्रबंधन केबल तनाव को कम करने और स्थान बचाने में मदद करता है।

-पल्स सप्रेसर, लॉन्च बॉक्स, देरी लाइन, स्थापना/परीक्षण, प्रशिक्षण, कैलिब्रेशन।

- सकारात्मक सील के लिए मिश्रित लॉक और लॉक सुविधा के साथ आसान खोलने के लिए।

- गैर धातु निर्माण न तो घूंघट, न ही जंग या बिजली का संचालन करेगा।

-- जल प्रतिरोधी, कुचल प्रतिरोधी और धूल प्रतिरोधी।

जानकारी:

- कनेक्टर प्रकार: एससी, एलसी, एसटी, एफसी, ई2000 आदि
- लंबाई: 100 मीटर से 4000 मीटर तक।
- बॉक्स सामग्रीः प्लास्टिक.
- बॉक्स का रंगः पीला.
- ऑपरेटिंग तापमान -40°C से +80°C
- फाइबर का प्रकार: एकल मोड, मल्टीमोड, अनुकूलित
- रियर रिफ्लेक्शन (आरएल) < -55 डीबी

(1) शीर्ष ऑफसेटः 0 - 50 um
(2) वक्रता का त्रिज्या 7 25 एनएम
(3) फाइबर की मोटाईः 0 ∼ 25 एनएम
(4) फेरुल की कठोरताः 0-50 एनएम

विनिर्देशः

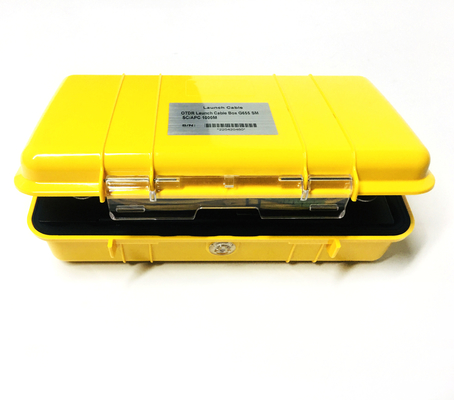

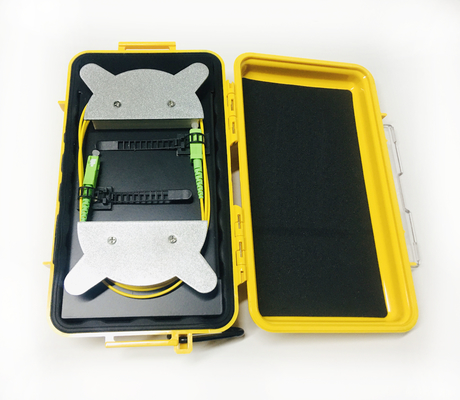

उत्पाद चित्र:

OEM/ODM सेवा:
- यदि आप अपने ब्रांड के लोगो को सामान पर दिखाना चाहते हैं जैसे केबल, पैकेज बैग, लेबल या कहीं भी। हमारी OEM और ODM सेवा हमेशा ऐसा करने के लिए तैयार है।कृपया सर्वोत्तम सहायता प्राप्त करने के लिए हमारी बिक्री टीम से संपर्क करें.

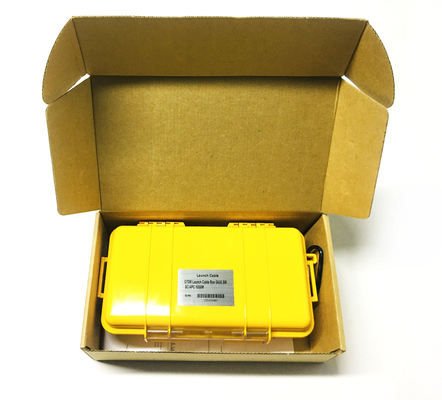

पैकिंगः
- Stardard निर्यात पैकिंग के अनुसार.
- कार्टन बॉक्स, लकड़ी का बॉक्स, लकड़ी का पैलेट।

नौवहन:
- अंतर्राष्ट्रीय एक्सप्रेस जैसे यूपीएस, टीएनटी, डीएचएल आदि
- अंतर्राष्ट्रीय हवाई सेवाएं: सीए, एए, ईए आदि
- समुद्र के द्वारा
- मानक निर्यात समुद्री बंदरगाहः शेन्ज़ेन, हांगकांग, निंगबो
- मानक निर्यात हवाई अड्डाः शेन्ज़ेन, हांगकांग, हांग्जो, शंघाई
