ओएम4 मल्टीमोड हाई टेंशन एल्यूमीनियम टेप आर्मर्ड फिगर 8 फाइबर ऑप्टिक केबल सेल्फ-सपोर्टिंग एरियल फाइबर ऑप्टिक केबल जीवाईटीसी8ए

उत्पत्ति के प्लेस गुआंग्डोंग, चीन
ब्रांड नाम KCO, Kocent Optec Limited
प्रमाणन ISO9001, RoHS
मॉडल संख्या KCO-GYTC8S
न्यूनतम आदेश मात्रा बातचीत
मूल्य negotiable
पैकेजिंग विवरण लकड़ी का रोल, लकड़ी की फूस
प्रसव के समय भुगतान प्राप्त होने के 3~5 दिन बाद
भुगतान शर्तें वेस्टर्न यूनियन, टी/टी, एल/सी
आपूर्ति की क्षमता 10,000 किमी/ महीना
उत्पाद विवरण
सामग्री पीई, एलडीपीई, एचडीपीई नाम आउटडोर फाइबर ऑप्टिक केबल
लंबाई प्रत्येक रोल 1 किमी ~ 5 किमी केबल प्रकार GYTC8A
रेशा एकल मोड, मल्टीमोड कोर 2 कोर से 288 कोर
रंग काला व्यास 9.0 मिमी
भाग संख्या GYTC8A-xA1
प्रमुखता देना

OM4 मल्टीमोड चित्र 8 फाइबर ऑप्टिक केबल

,

एल्यूमिनियम टेप बख्तरबंद स्व-सहायक एरियल फाइबर ऑप्टिक केबल

,

हाई टेंशन GYTC8A फाइबर ऑप्टिक केबल

एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद अवलोकन

OM4 सेल्फ-सपोर्टिंग फिगर 8 हाई टेंशन एरियल ऑप्टिकल फाइबर केबल GYTC8A एक उच्च-प्रदर्शन आउटडोर एरियल मल्टीमोड केबल है जो OM4 अल्ट्रा-हाई-बैंडविड्थ 50/125μm लेजर-ऑप्टिमाइज़्ड मल्टीमोड फाइबर को GYTC8A डिज़ाइन की हाई-टेंशन इंटीग्रेटेड फिगर-8 सेल्फ-सपोर्टिंग संरचना के साथ जोड़ती है।

इसे आउटडोर 40G/100G शॉर्ट-टू-मीडियम डिस्टेंस हाई-स्पीड इंटरकनेक्शन परिदृश्यों के लिए इंजीनियर किया गया है, जिसमें अत्यधिक यांत्रिक विश्वसनीयता और अल्ट्रा-हाई ट्रांसमिशन बैंडविड्थ दोनों की मांग है।

केबल YD/T 1155-2 और IEC 60794-1 उद्योग मानकों का अनुपालन करती है, और इसे लास्ट-माइल एक्सेस, मेट्रोपॉलिटन एरिया नेटवर्क एरियल लाइनों और इसी तरह के अनुप्रयोगों में व्यापक रूप से तैनात किया गया है।

इसका इंटीग्रेटेड फिगर-8 क्रॉस-सेक्शन ऑप्टिकल ट्रांसमिशन यूनिट और हाई-टेंशन गैल्वेनाइज्ड स्टील मैसेंजर को एक निरंतर PE आउटर शीथ में एकीकृत करता है, जिससे यह वैश्विक दूरसंचार एरियल नेटवर्क निर्माण के लिए एक लागत-कुशल, उच्च-विश्वसनीयता वाला वर्कहॉर्स बन जाता है।

मुख्य तकनीकी डेटा
प्रदर्शन मद मानक पैरामीटर
फाइबर विनिर्देश 50/125μm OM4 लेजर-ऑप्टिमाइज़्ड मल्टीमोड फाइबर
समर्थित फाइबर गणना 2–48 कोर (144 कोर तक उच्च गणना के लिए अनुकूलन योग्य)
क्षीणन ≤3.0 dB/km @850nm; ≤1.0 dB/km @1300nm
बैंडविड्थ ≥4700 MHz·km (प्रभावी मोडल बैंडविड्थ) @850nm; ≥500 MHz·km @1300nm
विशिष्ट ट्रांसमिशन दूरी 10GBASE-SR 10Gbps: 550m; 40G/100GBASE-SR4: 150m
रेटेड तन्यता ताकत अल्पकालिक 5000N; दीर्घकालिक 2000–3000N
क्रश प्रतिरोध अल्पकालिक 1000N/100mm; दीर्घकालिक 300–800N/100mm
संचालन तापमान सीमा -40℃ ~ +70℃
न्यूनतम बेंडिंग त्रिज्या स्थैतिक ≥10D; गतिशील ≥20D (D = केबल बाहरी व्यास)
डिजाइन सेवा जीवन ≥25 वर्ष
मॉडल पदनाम: "GYTC8A" का क्या मतलब है
  • G— आउटडोर संचार ऑप्टिकल केबल
  • Y— स्ट्रैंडेड PBT लूज ट्यूब, जेल-भरा हुआ
  • T— सेल्फ-सपोर्टिंग
  • 8— फिगर-8 क्रॉस-सेक्शन
  • A— APL (एल्यूमीनियम-पॉलीथीन लैमिनेट) नमी अवरोध
केबल संरचना
  1. ऑप्टिकल फाइबर कोर: ISO/IEC 11801 और TIA-492AAAD अंतरराष्ट्रीय मानकों का पूरी तरह से अनुपालन करने वाले मानक 50/125μm OM4 लेजर-ऑप्टिमाइज़्ड मल्टीमोड फाइबर का उपयोग करता है। कोर रिफ्रैक्टिव इंडेक्स प्रोफाइल को मोडल फैलाव को कम करने के लिए सटीक रूप से उकेरा गया है, जो 850nm VCSEL लाइट स्रोतों के तहत स्थिर उच्च-बैंडविड्थ प्रदर्शन सुनिश्चित करता है।
  2. लूज ट्यूब: 250μm कोटेड OM4 फाइबर को हाइड्रोलाइसिस-प्रतिरोधी हाई-मॉड्यूलस PBT लूज ट्यूब में रखा जाता है, जो ऑप्टिकल फाइबर के लिए स्थिर यांत्रिक बफरिंग और नमी अलगाव प्रदान करने के लिए विशेष जल-अवरोधक मरहम से पूरी तरह से भरा होता है।
  3. केबल कोर और शक्ति सदस्य: एक उच्च-शक्ति गैल्वेनाइज्ड स्टील वायर केंद्रीय धातु शक्ति सदस्य के रूप में कार्य करता है। लूज ट्यूब और मिलान फिलिंग रस्सियों को एक कॉम्पैक्ट गोल केबल कोर बनाने के लिए शक्ति सदस्य के चारों ओर स्ट्रैंड किया जाता है, जिसमें सभी आंतरिक अंतराल जल-अवरोधक सामग्री से पूरी तरह से भरे होते हैं ताकि पूर्ण-अनुभाग जल अवरोध प्राप्त किया जा सके।
  4. APL बख्तरबंद: केबल कोर को अनुदैर्ध्य रूप से एक डबल-साइडेड एल्यूमीनियम-पॉलीथीन लैमिनेट (APL) के साथ लपेटा जाता है, जो पार्श्व दबाव प्रतिरोध, कृंतक काटने प्रतिरोध और नमी सीलिंग प्रदर्शन में काफी सुधार करता है, और बाहरी नमी और संक्षारक मीडिया के क्षरण को प्रभावी ढंग से अवरुद्ध करता है।
  5. एकीकृत 8-आकृति हाई-टेंशन शीथ: APL बख्तरबंद केबल कोर और ऊपरी हाई-टेंशन स्ट्रैंडेड स्टील मैसेंजर वायर को एक साथ एक्सट्रूड किया जाता है और यूवी-प्रतिरोधी HDPE आउटर शीथ में लपेटा जाता है, जिससे एक पूर्ण एकीकृत "8" आकार बनता है। स्वतंत्र मैसेंजर वायर यूनिट सभी एरियल सस्पेंशन टेंशन को वहन करती है, और फाइबर कोर यूनिट बाहरी हवा के झूलने के तनाव से पूरी तरह से अलग होती है।

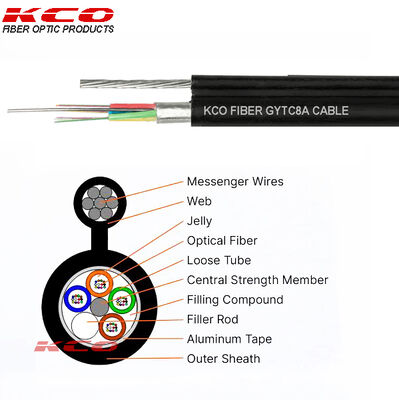

Cross-section diagram of GYTC8A figure-8 self-supporting aerial optical fiber cable showing OM4 fiber core, PBT loose tubes, APL armor and integrated steel messenger wire
मुख्य लाभ
  • अल्ट्रा-हाई टेंसाइल सेल्फ-सपोर्टिंग स्ट्रक्चर: एरियल लेइंग के दौरान किसी अतिरिक्त स्टील स्ट्रैंड मैसेंजर वायर की आवश्यकता नहीं होती है, जो सीधे निर्माण कठिनाई और स्थापना लागत को कम करता है। हाई-टेंशन मैसेंजर वायर 100 मीटर से अधिक के लंबे स्पैन एरियल डिप्लॉयमेंट के लिए अनुकूल हो सकता है।
  • OM4 अल्ट्रा-हाई बैंडविड्थ प्रदर्शन: सटीक-ऑप्टिमाइज़्ड कोर डिज़ाइन OM3 की बैंडविड्थ सीमा से कहीं अधिक है, जो 550 मीटर से अधिक 10G ट्रांसमिशन और 150 मीटर से अधिक 40G/100G ट्रांसमिशन का स्थिर रूप से समर्थन करता है, जो कम लागत वाले 850nm VCSEL ऑप्टिकल मॉड्यूल के साथ पूरी तरह से संगत है।
  • कठोर बाहरी वातावरण अनुकूलनशीलता: यूवी-स्थिर HDPE आउटर शीथ लंबे समय तक धूप के संपर्क और बारिश के क्षरण का प्रतिरोध करती है, जबकि APL बख्तरबंद परत उत्कृष्ट पार्श्व दबाव प्रतिरोध और नमक स्प्रे संक्षारण प्रतिरोध प्रदान करती है, जो आर्द्र तटीय क्षेत्रों और उपनगरीय जंगली परिनियोजन परिदृश्यों के अनुकूल है।
  • पूर्ण-अनुभाग जल-अवरोधक सुरक्षा: लूज ट्यूब मरहम, पूर्ण केबल कोर फिलिंग, और APL अनुदैर्ध्य रैपिंग सहित बहु-परत सुरक्षा नमी प्रवेश को पूरी तरह से अवरुद्ध करती है, यह सुनिश्चित करती है कि चरम तापमान परिवर्तन और दीर्घकालिक एरियल हवा के झूलने के तहत ट्रांसमिशन प्रदर्शन लंबे समय तक स्थिर बना रहे।
अनुप्रयोग
  • हाई-स्पीड डेटा सेंटर पार्क इंटरकनेक्शन: पार्क के भीतर विभिन्न इमारतों के बीच एरियल 40G/100G हाई-स्पीड लिंक, दफन पाइपलाइन निर्माण की कोई आवश्यकता नहीं है, जल्दी से उच्च-घनत्व सर्वर क्लस्टर की कम-विलंबता इंटरकनेक्शन आवश्यकताओं को पूरा करता है।
  • औद्योगिक पार्क 10G/40G बैकबोन नेटवर्क: स्मार्ट विनिर्माण पार्कों और बड़े लॉजिस्टिक्स पार्कों में हाई-स्पीड बैकबोन लिंक का एरियल डिप्लॉयमेंट, औद्योगिक नियंत्रण डेटा बैकहॉल और 4K वीडियो निगरानी नेटवर्किंग जैसी उच्च-बैंडविड्थ सेवाओं का समर्थन करता है।
  • कैंपस और वैज्ञानिक अनुसंधान संस्थान हाई-स्पीड नेटवर्क: विश्वविद्यालय परिसरों और वैज्ञानिक अनुसंधान अड्डों में 10G/40G ऑप्टिकल लिंक का एरियल लेइंग, हाई-स्पीड नेटवर्क परिवर्तन को जल्दी से पूरा करने के लिए मौजूदा ओवरहेड पोल लाइन संसाधनों का पूरा उपयोग करता है।
  • बड़े पैमाने पर कार्यक्रम अस्थायी हाई-स्पीड नेटवर्क: बड़े प्रदर्शनियों, अंतरराष्ट्रीय सम्मेलनों और खेल आयोजनों के लिए जल्दी से 40G हाई-स्पीड ऑप्टिकल लाइनें स्थापित करें, जटिल निश्चित सुविधाओं की कोई आवश्यकता नहीं है, और कार्यक्रम के बाद त्वरित विघटन और पुन: उपयोग।
  • स्मार्ट सिटी आउटडोर हाई-स्पीड सेंसिंग नेटवर्क: वितरित 8K हाई-डेफिनिशन कैमरों, 5G छोटे बेस स्टेशनों और एज कंप्यूटिंग नोड्स का एरियल कनेक्शन, स्थिर अल्ट्रा-हाई-बैंडविड्थ डेटा बैकहॉल का समर्थन करता है।
फाइबर विशेषताएँ
विशेषता श्रेणी विशिष्ट पैरामीटर और विवरण
मानक अनुपालन IEC 60793-20 A1a.3, ISO/IEC 11801 और TIA-492AAAD अंतरराष्ट्रीय मानकों का पूरी तरह से अनुपालन करता है; औपचारिक लेजर-ऑप्टिमाइज़्ड मल्टीमोड फाइबर
ज्यामितीय आयाम कोर व्यास: 50 ±3μm; क्लैडिंग व्यास: 125±2μm; कोटिंग व्यास: 245±10μm
संख्यात्मक एपर्चर 0.20±0.015, 850nm VCSEL लेजर डायोड के साथ पूरी तरह से मेल खाता है
क्षीणन प्रदर्शन ≤3.5 dB/km @850nm; ≤1.5 dB/km @1300nm
ओवरफिल्ड बैंडविड्थ ≥3500 MHz·km @850nm; ≥500 MHz·km @1300nm
प्रभावी मोडल बैंडविड्थ ≥4700 MHz·km @850nm, मानक OM3 से 25% अधिक
विशिष्ट ट्रांसमिशन दूरी 10GBASE-SR 10Gbps: 400m (आंशिक उपकरण 550m तक समर्थन करते हैं); 40G/100GBASE-SR4: 150m
समर्थित ट्रांसमिशन प्रोटोकॉल 100BASE-FX, 1000BASE-SX, 10GBASE-LX4, 1G~32Gbit/s फाइबर चैनल
अपवर्तक सूचकांक प्रोफ़ाइल सटीक ग्रेडेड-इंडेक्स डिज़ाइन, मोडल फैलाव को कम करने के लिए कड़ाई से नियंत्रित डिफरेंशियल मोड डिले (DMD)
बाहरी शीथ पहचान मानक मैजेंटा (बैंगनी) बाहरी शीथ, केबल प्रिंटिंग पर स्पष्ट रूप से OM4 ग्रेड चिह्नित
यांत्रिक गुण प्रूफ-टेस्ट स्तर: 100 Kpsi (0.7 GN/m²); थकान गुणांक ≥20
बेंडिंग प्रदर्शन न्यूनतम स्थैतिक बेंडिंग त्रिज्या 10D, गतिशील बेंडिंग त्रिज्या 20D; बेंड-इनसेंसिटिव वेरिएंट 7.5mm न्यूनतम बेंडिंग त्रिज्या का समर्थन करता है
संचालन तापमान सीमा -40℃ ~ +70℃, दीर्घकालिक बाहरी यूवी एक्सपोजर के तहत स्थिर प्रदर्शन
डाउनवर्ड कम्पैटिबिलिटी OM3/OM2/OM1 मल्टीमोड उपकरण और कनेक्टर्स के साथ पूरी तरह से संगत, किसी अतिरिक्त परिवर्तन की आवश्यकता नहीं है
विशिष्ट अनुप्रयोग परिदृश्य नए निर्मित डेटा सेंटर 10G/40G/100G वायरिंग, स्टोरेज एरिया नेटवर्क (SAN), बड़े पैमाने पर पार्क हाई-स्पीड बैकबोन इंटरकनेक्शन
फाइबर रंग कोड
नहीं। रंग नहीं। रंग
1 नीला 7 लाल
2 नारंगी 8 काला
3 हरा 9 पीला
4 भूरा 10 बैंगनी
5 ग्रे 11 गुलाबी
6 सफेद 12 एक्वा
OEM / ODM सेवा

हम पूर्ण OEM और ODM सेवाएं प्रदान करते हैं। यदि आप अपने स्वयं के ब्रांड लोगो को माल पर प्रदर्शित करना चाहते हैं - जैसे कि केबल पर, पैकेज बैग पर, लेबल पर, या कहीं और - हम आपकी आवश्यकताओं को पूरा कर सकते हैं। हमारी OEM और ODM सेवा हमेशा सहायता के लिए तैयार है।

Custom OEM branding options for GYTC8A fiber optic cable, including cable printing, packaging bags and product labels
GYTC8A फाइबर ऑप्टिक केबल के लिए कस्टम OEM ब्रांडिंग विकल्प, जिसमें केबल प्रिंटिंग, पैकेजिंग बैग और उत्पाद लेबल शामिल हैं।

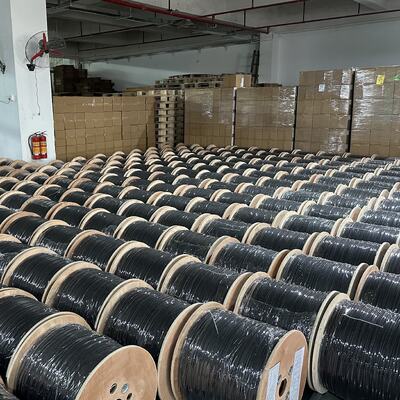

पैकिंग

मानक निर्यात पैकिंग के अनुसार:

  • कार्टन बॉक्स
  • लकड़ी का बक्सा
  • लकड़ी का पैलेट
शिपिंग
  • अंतर्राष्ट्रीय एक्सप्रेस जैसे यूपीएस, टीएनटी, डीएचएल, आदि।
  • अंतर्राष्ट्रीय वायु: सीए, एए, ईए, आदि।
  • समुद्र के द्वारा
