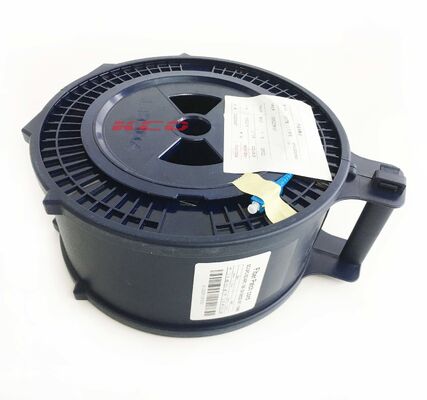

सिंगल मोड G652D ओटीडीआर लांच केबल एफसी/एपीसी कनेक्टर के साथ 5 किमी से 25 किमी की लंबाई में फाइबर ऑप्टिक परीक्षण के लिए

ओटीडीआर टेस्टिंग फाइबर ऑप्टिक लॉन्च केबल (जिसे पल्स सप्रेशर, डेड ज़ोन एलिमिनेटर, या फाइबर रिंग के रूप में भी जाना जाता है) ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर (ओटीडीआर) और परीक्षण के तहत फाइबर (एफयूटी) के बीच रखा जाने वाला एक महत्वपूर्ण परीक्षण घटक है।

यह फाइबर का एक ज्ञात संदर्भ स्पूल प्रदान करता है जो ओटीडीआर के प्रारंभिक डेड ज़ोन को पूरी तरह से लॉन्च बॉक्स में स्थानांतरित कर देता है, जिससे तकनीशियन पहले निकट-अंत कनेक्टर जोड़ी के सम्मिलन हानि और प्रतिबिंब को सटीक रूप से माप सकता है।

• लंबाई निर्धारण: लंबाई ओटीडीआर के लॉन्च पल्स/डेड ज़ोन की दूरी से अधिक होनी चाहिए।
• परिसर/एफटीटीएक्स परीक्षण (लघु पल्स, ≤ 500 एन.एस.): आम तौर पर 150 मीटर से 300 मीटर के बीच की लंबाई का उपयोग करता है।
• ब्रॉडबैंड / लॉन्ग-हॉल परीक्षण (लंबी पल्स, 20 μs तक): 500 मीटर से 2,000 मीटर से अधिक की लंबाई की आवश्यकता होती है।
• फाइबर ज्यामिति मिलान: आंतरिक ग्लास को मोड-फील्ड बेमेल या कृत्रिम हानि हस्ताक्षरों को रोकने के लिए नेटवर्क लिंक-अंडर-टेस्ट से बिल्कुल मेल खाना चाहिए। मानक विशिष्टताओं में सिंगलमोड (G652D या बेंड-इनसेंसिटिव G657A1 / G657A2) और मल्टीमोड (50/125μm OM3/OM4 या 62.5/125μm OM1) शामिल हैं।
• कनेक्टर कॉन्फ़िगरेशन: लीड एंड आमतौर पर अलग होते हैं। साइड ए सीधे ओटीडीआर आउटपुट बल्कहेड (इंस्ट्रूमेंट बैक-रिफ्लेक्शन को कम करने के लिए अक्सर एससी/एपी) से जुड़ता है, जबकि साइड बी को पैच पैनल या वितरण फ्रेम के सटीक पॉलिश प्रकार (यूपीसी या एपी) और फॉर्म फैक्टर (एससी, एलसी, एफसी, एसटी) से मेल खाना चाहिए।
• उपलब्ध लंबाई: 500 मीटर, 1 किमी, 2 किमी, 5 किमी, 10 किमी, 15 किमी, 20 किमी, 25 किमी, 30 किमी, 50 किमी।
• उपलब्ध कनेक्टर प्रकार: एफसी/एपी, एससी/एपी, एलसी/एपी, ई2000/एपी, आदि।

• एपेक्स ऑफसेट: 0 – 50 μm
• वक्रता की त्रिज्या: 7 – 25 एनएम
• फाइबर खुरदरापन: 0 – 25 एनएम
• फेरुले खुरदरापन: 0 – 50 एनएम

कस्टम ब्रांडिंग केबल, पैकेजिंग, लेबल या अन्य घटकों पर उपलब्ध है। ओईएम/ओडीएम समर्थन के लिए हमारी बिक्री टीम से संपर्क करें।

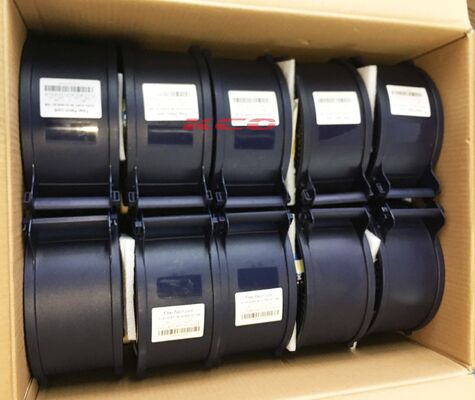

• मानक निर्यात पैकिंग विकल्प: कार्टन बॉक्स, लकड़ी का बॉक्स, लकड़ी का पैलेट
• शिपिंग विधियाँ: अंतर्राष्ट्रीय एक्सप्रेस (यूपीएस, टीएनटी, डीएचएल), हवाई माल भाड़ा, समुद्री माल भाड़ा
• निर्यात बंदरगाह: शेन्ज़ेन, हांगकांग, निंगबो
• निर्यात हवाई अड्डे: शेन्ज़ेन, हांगकांग, हांग्जो, शंघाई
